Gestra - запорно-регулирующая арматура и автоматика

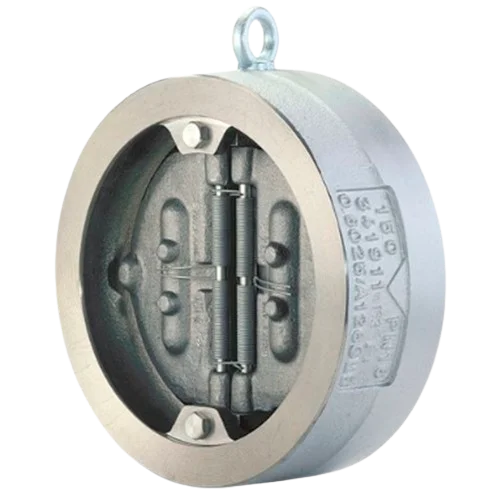

Двустворчатые обратные клапаны GESTRA BB, DN 50-1000

Дотоинства: малая строительная длина согласно EN 558-1, серия 16, малые потери давления и высокая надежность.Также подходят для применения в газообразных средах. Возможно специальное исполнение с ароматизаторами створок и различными футеровками. Оборудование типов BB 1 и BB 2 имеет различное крепление осей для полукруглых пластин в корпусе.

Две полукруглые пластины (лепестки) открываются и закрываются в трубопроводе в зависимости от направления движения среды. Каждая полукруглая пластина закрывается под действием состоящей их двух частей закрывающей пружины. Давление открытия зависит от используемых закрывающих пружин.

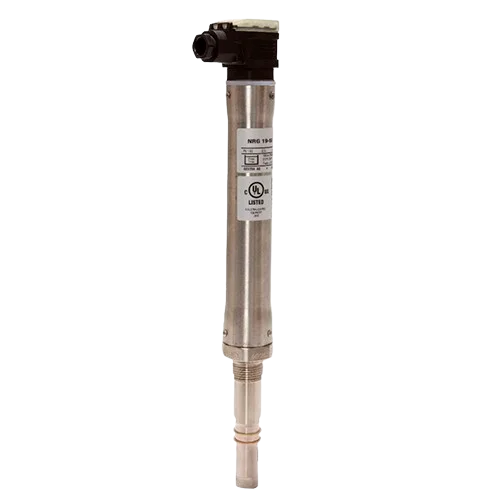

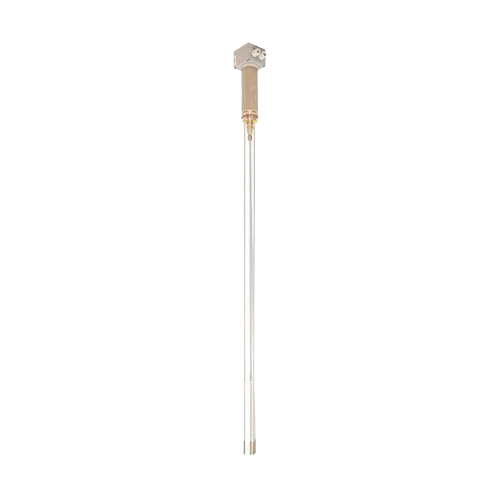

Электродные датчики уровня GESTRA NRG NRG 16-60 NRG 17-60 NRG 19-60 NRG 111-60

Электродные датчики уровня GESTRA NRG 16-60, NRG 17-60, NRG 19-60, NRG 111-60 предназначены для точного контроля уровня воды в паровых котлах и промышленных резервуарах. Они обеспечивают надежный мониторинг уровня жидкости, повышая безопасность и эффективность работы оборудования.

Функции

Непрерывное измерение уровня воды с высокой точностью.
Передача данных на системы управления, такие как контроллеры уровня GESTRA.
Автоматическая защита от работы без воды, предотвращая повреждение котла.
Совместимость с современными системами автоматизации.

Технические характеристики:

Температура рабочей среды:
NRG 16-60: до 238 °C
NRG 17-60: до 275 °C
NRG 19-60: до 311 °C
NRG 111-60: до 357 °C
Давление рабочей среды:
NRG 16-60: до 32 бар
NRG 17-60: до 60 бар
NRG 19-60: до 100 бар
NRG 111-60: до 183 бар

Материал корпуса: нержавеющая сталь.
Электрическое подключение: разъемное соединение.
Длина электрода: 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм, 3000 мм (длина может быть укорочена при необходимости).
Диапазон проводимости среды: от 0,5 до 10 000 μS/см при 25 °C.

Эти датчики обеспечивают надежный контроль и безопасность паровых котлов, предотвращая критические ситуации, связанные с уровнем воды.

Оборудование для контроля работы конденсатоотводчиков VK/VKE/VKP/VK14/VK16/VKE 16-1/VKE 16A/VKE 26

GESTRA VAPOSKOP VK VKE VKP VK14 VK16 VKE 16-1 VKE 16A VKE 26

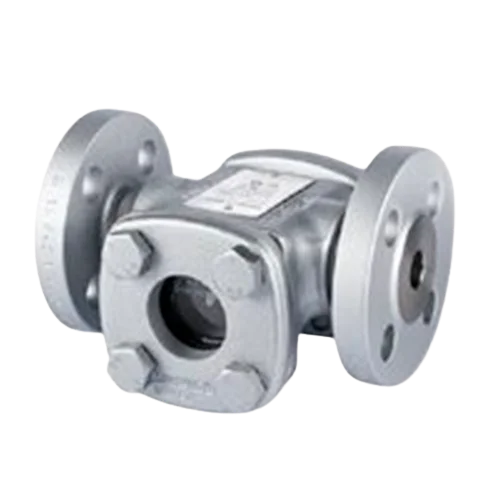

GESTRA  Vaposkop VK — арматура для наблюдения за потоками в трубопроводах. При установке перед конденсатоотводчиком она позволяет легко выявить, является ли конденсатоотводчик причиной застоя конденсата и потерь пара.

GESTRA Vaposkop VK используется для визуального контроля потерь пара и заторов конденсата. Возможна установка как в горизонтальном, так и в вертикальном положении без дополнительных устройств.

Смотровое стекло предназначено для контроля работы теплообменников и конденсатоотводчиков GESTRA  (устанавливается перед конденсатоотводчиком GESTRA ). Обеспечивает визуальный контроль потока в конденсатопроводах.

Контрольная камера предназначена для установки электродного датчика уровня, который контролирует работу конденсатоотводчиков GESTRA на предмет утечек пара или подтопления конденсатом (VKE 26). Устанавливается в горизонтальных трубопроводах перед конденсатоотводчиками GESTRA VKE 16-1, VKE 16A или непосредственно на конденсатоотводчики GESTRA  VKE 26.

Детектор GESTRA ультразвуковых колебаний используется для определения потерь пара в паровых системах и контроля работы конденсатоотводчиков и запорных вентилей.

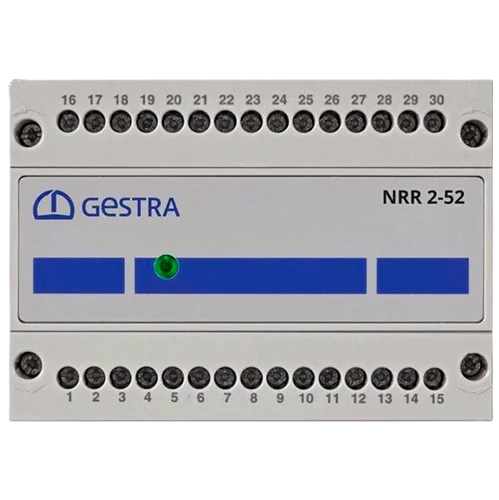

Контроллер уровня NRR 2-52 URB 55 GESTRA

Визуальный дисплей и управляющий блок URB 55

Функциональный блок, состоящий из визуального дисплея и управляющего блока URB 55 и контроллера уровня NRR 2-52 или NRR 2-53, используется в сочетании с электродами уровня NRG 2.-.. и передатчиками уровня NRGT 26-. в качестве ограничительного переключателя, например, в установках с прессованным паром и горячей водой, а также в конденсаторах и баках для подачи воды.
Этот функциональный блок URB 55 / NRR 2-5.. может быть использован в комбинации с электродами уровня NRG 21-.. и NRG 26-21 и передатчиками уровня NRGT 26-..

Если система включает как контроллер уровня, так и контроллер проводимости, они могут управляться с помощью одного URB 55.

Технические характеристики

Напряжение питания: 24 В DC, + / –20 %

Предохранитель: Внешний полудлительный предохранитель M0.5A

Потребляемая мощность: 5 Вт

Подключение электродов уровня / передатчика уровня (выбирается с помощью переключателя): 1 вход для электродов уровня NRG 21-.. и NRG 26-21, 3-х контактный с экраном, или
1 аналоговый вход 4-20 мА, например, для передатчиков уровня NRGT 26-, 2-х контактный с экраном.

Напряжение питания для электрода уровня: 12 В DC

Электроды уровня NRG 21-11 и NRG 21-51 предназначены для непрерывного измерения уровня электропроводящих и непроводящих жидкостей в сосудах.

Электрод уровня может использоваться в сочетании с следующими уровнемерными переключателями/контроллерами: NRS 2-50, NRS 2-51, NRR 2-50, NRR 2-51, NRR 2-52 и NRR 2-53.

Принцип работы
Электрод уровня и электронный модуль NRV 2-31 работают по принципу измерения емкости и преобразуют изменения уровня в сигнал тока, зависящий от уровня. Длина стержня электрода определяет диапазон измерения.

Электрод уровня устанавливается внутри сосуда или во внешнем уровнеобразующем сосуде. Если оборудование установлено внутри котла или сосуда, защитная трубка, предусмотренная сбоку, обеспечивает правильное функционирование.

Электрод уровня может использоваться как в электрически проводящих, так и в непроводящих жидкостях.

Технические характеристики
Электрод уровня NRG 21-11

Рабочее давление:
PN 6, 6 бар при температуре 164°C

Механическое соединение:
Резьба G 3/4 A, ISO 228

Материалы:

Вставной корпус: 1.4571, X6CrNiMoTi17-12-2 (нержавеющая сталь с добавлением молибдена и титана)
Изоляция стержня электрода: PTFE (фторопласт)

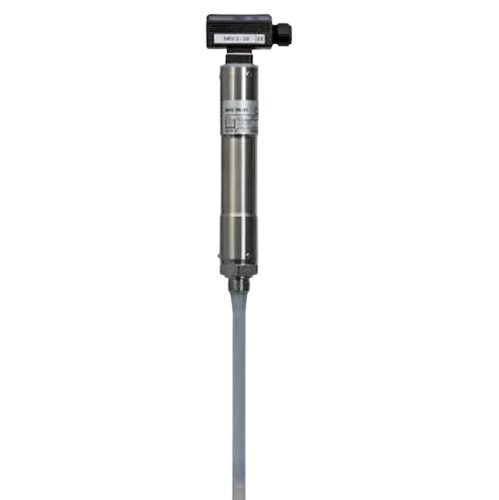

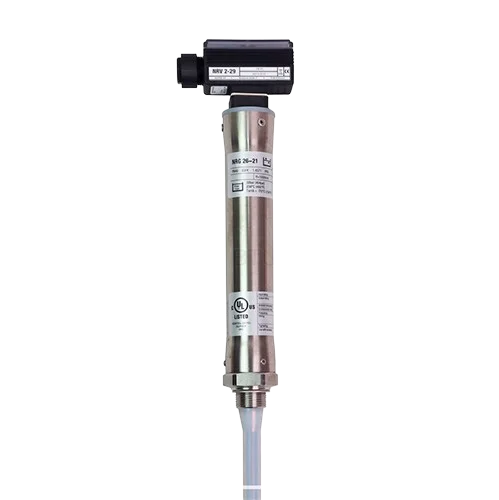

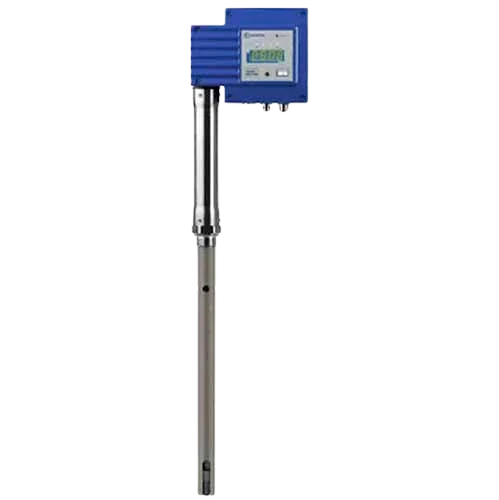

Электрод уровня NRG 26-21 используется для непрерывного контроля уровня в паровых котлах, (под давлением) установках с горячей водой, а также в конденсатах и баках для подачи воды.

В сочетании с уровнемерным переключателем NRS 2-.. и уровнемерным контроллером NRR 2-.. электрод может использоваться в качестве контроллера уровня воды с сигнализацией MIN/MAX.

Электрод уровня может быть использован в комбинации со следующими уровнями переключателей/контроллеров: NRS 2-50, NRS 2-51, NRR 2-50, NRR 2-51, NRR 2-52 и NRR 2-53.

Функция
Электрод уровня и предварительный усилитель NRV 2-29 работают по принципу измерения емкости и преобразуют изменения уровня в сигнал тока, зависящий от уровня, при этом длина стержня электрода определяет измеряемый диапазон.

Электрод уровня устанавливается внутри паровых котлов, сосудов или во внешнем уровнеобразующем сосуде. Если оборудование установлено внутри котла или сосуда, защитная трубка, предусмотренная с боку, обеспечивает правильное функционирование.

Электрод уровня может быть установлен вместе с другим электродом уровня GESTRA для ограничения уровня воды или для сигнализации о высоком уровне в одной защитной трубке или внешнем уровнеобразующем сосуде.

Электрод уровня может использоваться как в электрически проводящих, так и в непроводящих жидкостях.

Технические характеристики
Электрод уровня NRG 26-621

Рабочее давление:
PN 40, 32 бар при температуре 238°C

Механическое соединение:
Резьба G 3/4 A, ISO 228

Материалы:

Вставной корпус: 1.4571, X6CrNiMoTi17-12-2 (нержавеющая сталь с добавлением молибдена и титана)
Изоляция стержня электрода: PTFE (фторопласт)

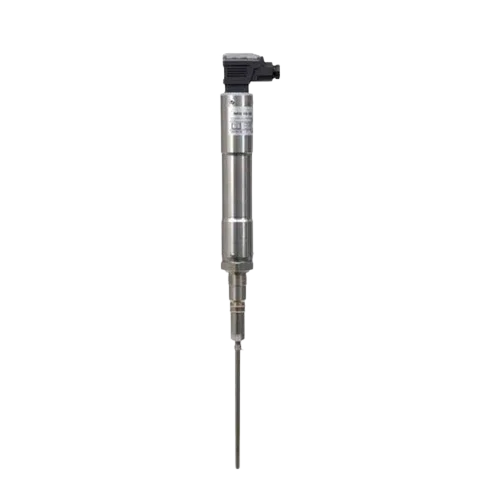

Электродный датчик уровня GESTRA NRG 16-4 предназначен для точного контроля уровня воды в паровых котлах и промышленных системах. Он применяется в автоматизированных системах управления питательной водой и защиты от сухого хода, обеспечивая надежную работу котельного оборудования.

Функции

Непрерывный контроль уровня воды в котлах и резервуарах.
Передача измеренных данных на контроллеры уровня или системы автоматизации.
Защита от сухого хода, предотвращая повреждение котельного оборудования.
Работа с различными средами, включая горячую воду и пар.

Технические характеристики

Рабочая температура: до 239 °C
Максимальное рабочее давление: 32 бар
Материал корпуса: нержавеющая сталь
Электрическое подключение: через стандартный разъем
Совместимость: с системами контроля уровня GESTRA

Электрод уровня GESTRA NRG 16-36 предназначен для контроля и управления уровнем воды в паровых котлах и системах горячего водоснабжения. Он объединяет функции ограничения минимального уровня и управления уровнем воды, обеспечивая надежную работу котельного оборудования.

Функции:

Ограничение минимального уровня (LW): При снижении уровня воды ниже допустимого значения электрод подает сигнал для отключения нагрева, предотвращая работу котла без воды.
Управление уровнем воды с сигнализацией высокого уровня (MAX): Контролирует уровень воды и подает сигнал при достижении максимального допустимого значения, предотвращая переполнение.
Технические характеристики:

Кондуктивный метод измерения, использующий электрическую проводимость воды для определения уровня.

Совместимость: Работает в сочетании с реле уровня NRS 1-50 для ограничения уровня и с реле NRS 1-52, NRS 1-54, NRS 1-2, NRS 1-5 для управления уровнем воды.
Температура рабочей среды: Максимум 238 °C.
Давление рабочей среды: До 32 бар.
Материал зонда: Нержавеющая сталь.
Длина зонда: Варианты длины для адаптации к различным требованиям установки.
Электрод уровня NRG 16-36 обеспечивает высокую надежность и безопасность в эксплуатации паровых котлов, предотвращая аварийные ситуации, связанные с отклонениями уровня воды.

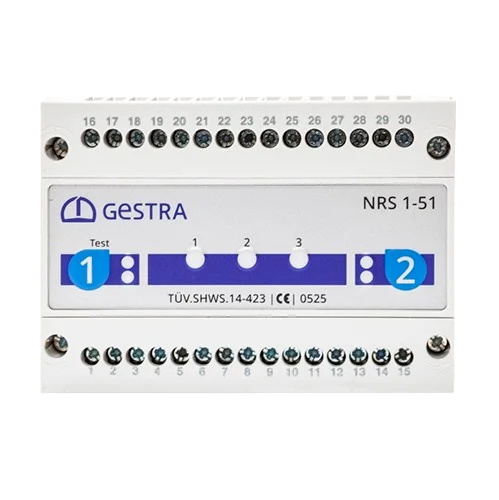

Реле уровня GESTRA NRS 1-51 предназначено для контроля и сигнализации высокого уровня воды в паровых котлах, питательных и конденсатных баках. Работает в сочетании с электродными датчиками NRG 16-51, NRG 17-51, NRG 19-51, NRG 111-51, обеспечивая защиту от перелива и аварийных ситуаций.

Функция

Обнаружение превышения максимального уровня воды
Активация сигнализации и защитных механизмов
Совместимость с SIL 3 по IEC 61508 для максимальной надежности

Технические характеристики

Напряжение питания: 230 В AC / 24 В DC
Диапазон давления: до 32 бар
Температура рабочей среды: до 238 °C
Стандарт безопасности: IEC 61508 SIL 3

Реле GESTRA NRS 1-51 обеспечивает надежную защиту котельного оборудования, предотвращая аварийные ситуации, вызванные переполнением воды.

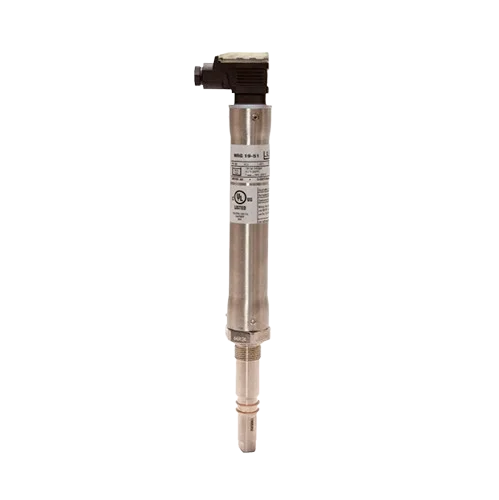

Датчики уровня GESTRA NRG 16-51, NRG 17-51, NRG 19-51, NRG 111-51 предназначены для контроля и сигнализации высокого уровня воды в паровых котлах, питательных и конденсатных баках. Они работают в сочетании с реле уровня NRS 1-51, обеспечивая надежную защиту от переполнения.

Функция

Определение максимального уровня воды и передача сигнала
Аварийная защита от перелива и сбоя работы котла
Работает с реле NRS 1-51 для автоматического управления

Технические характеристики

Давление: до 32 бар
Температура: до 238 °C
Материал: нержавеющая сталь
Совместимые реле: NRS 1-51

Эти датчики обеспечивают безопасную эксплуатацию паровых котлов, предотвращая аварийные ситуации, вызванные переполнением.

Электродные датчики уровня GESTRA серий NRG 16-50, NRG 17-50, NRG 19-50, NRG 111-50 предназначены для непрерывного контроля уровня воды в паровых котлах, питательных и конденсатных баках. Они работают на емкостном принципе и обеспечивают высокую точность измерений.
Электроды измеряют уровень воды в котле и передают данные на реле уровня NRS 1-50, обеспечивая защиту от сухого хода, управление питательным насосом и сигнализацию критических уровней.

Технические характеристики

Диапазон измерений: до 3 м
Рабочее давление: до 32 бар
Температура среды: до 238 °C
Материал корпуса: нержавеющая сталь
Совместимые реле: NRS 1-50

Эти датчики используются в промышленных паровых котлах и системах теплообмена, обеспечивая безопасность и надежную работу оборудования.

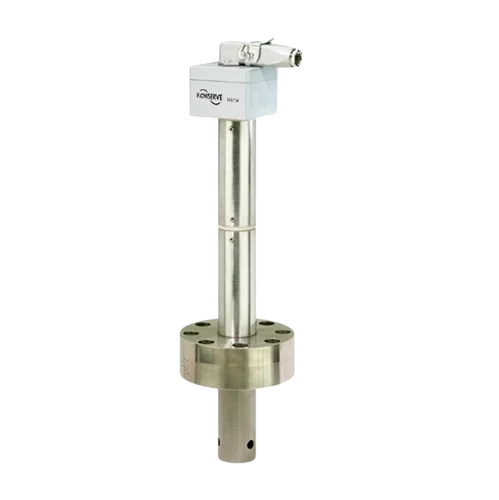

Измеритель уровня NRG 211-1 используется для непрерывного измерения уровня в паровых котлах, сосудах и трубопроводах с конденсатом, где пар и конденсат разделены. Измерение уровня основано на емкостном принципе. В сочетании с анализатором сигнала NRV 2-30, измеренный уровень преобразуется в аналоговый выходной сигнал.

Функции

Емкостной датчик уровня измеряет уровень среды и передает сигналы в модуль обработки сигналов NRV 2-30.
Используется в качестве ограничителя максимального уровня при подключении к реле уровня NRS 2-4.
Встроенная система самодиагностики: в случае повреждения изоляционного покрытия датчик передает сигнал неисправности.
Устойчив к высоким температурам среды до 395 °C.

Технические данные

Общие параметры
Метод измерения: Емкостной
Выходной сигнал: Аналоговый
Диапазон измерения: Поддерживает различные диапазоны в зависимости от рабочей среды
Рабочее давление: До 320 бар
Рабочая температура: До 395 °C

Электрические характеристики
Питание: 24 В DC
Сопротивление изоляции: > 100 МОм
Материалы и исполнение
Корпус: Нержавеющая сталь
Изоляция: Высокотемпературное керамическое покрытие

Совместимые устройства
Анализатор сигнала: NRV 2-30
Реле уровня: NRS 2-4
