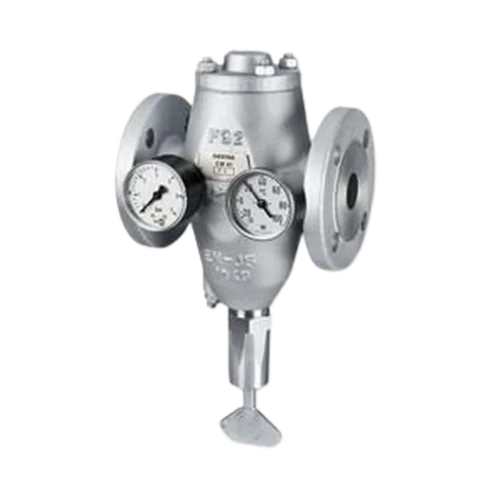

Регуляторы расхода охлаждающей воды CW44 CW41 CW41/4 CW44k MCW41 GESTRA

Пропорциональные регуляторы GESTRA прямого действия CW PN 16 DN 25-100 для регулирования расхода охлаждающей воды в системах охлаждения в зависимости от температуры охлаждающей воды на выходе из охладителей.

Снижение капитальных затрат (для новых заводов); сокращение расхода
охлаждающей воды и снижение энергопотребления вследствие увеличения
температуры возвращаемой охлаждающей воды.

Данные клапаны обеспечивают равномерное распределение охлаждающей воды по
всей системе и автоматически балансируют большие системы.

Проходной корпус с твердотельным термостатом и настроечным устройством.

Стандартный клапан GESTRA типа CW 41 оснащен манометром (0-6 бар) и термометром (от -
30 до +100°С)

GESTRA MCW 41 = CW 41 с пневматическим приводом (любой клапан CW41 может быть
оснащен пневматическим приводом).

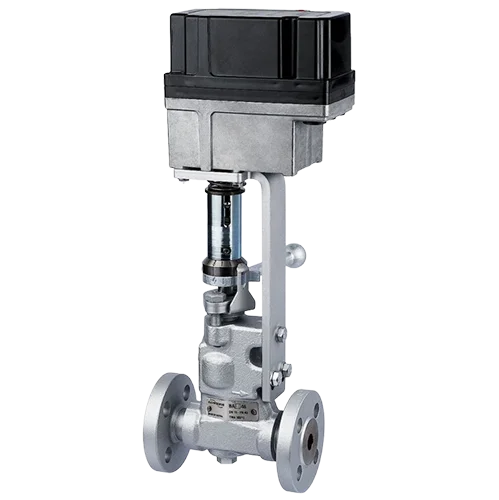

Клапан периодической и непрерывной продувки котлов BAE BA46 BA47 BAE46 GESTRA

Клапаны непрерывной продувки GESTRA со ступенчатым плунжером, пробоотборным краном и электроприводом для автоматической непрерывной продувки. Идеально подходят для котлов, эксплуатирующихся без постоянного наблюдения со стороны обслуживающего персонала (TRD 604). DN 40-320.

За счет постоянного процесса испарения воды в паровом котле плотность и, следовательно, TDS (концентрация нерастворимых твердых веществ) котловой воды увеличивается. В процессе работы котла уровень TDS котловой воды должен оставаться в пределах, определенных производителем данного котла и рекомендациями по применению.

С этой целью определенное количество котловой воды (= величина продувки котла) постоянно или периодически отводится из котла. Износостойкий перфорированный специальным образом плунжер, используемый в клапанах непрерывной продувки BA и BAE, входит в систему расширительных камер, которые размещаются одна над другой, и тем самым обеспечивает постепенное снижение давления.

Этот тип клапанов прекрасно подходит для непрерывного отвода воды из котла даже при очень больших перепадах давления. Клапаны  непрерывной продувки GESTRA BA и BAE подходят для применения в паровых котельных в соответствии с TRD 604, EN 12952 и EN 12953.

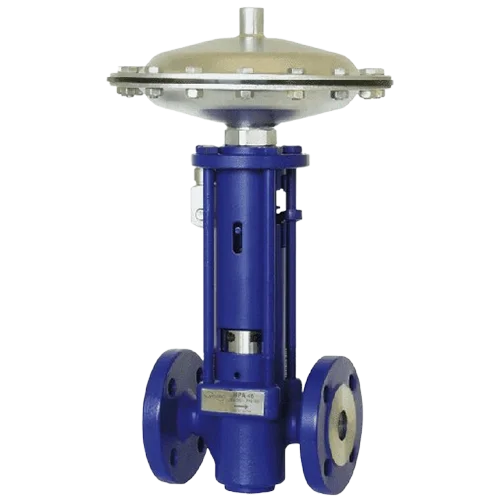

Клапаны периодической и непрерывной продувки котлов GESTRA MPA46 PN40 DN20-50 MPA47 PN63 DN25 40 50  MPA110 PN250 DN 25

Клапаны GESTRA для автоматической, программно-контролируемой периодической продувки паровых котлов и котлов-утилизаторов. Идеально подходят для котлов, эксплуатирующихся без постоянного наблюдения со стороны обслуживающего персонала (TRD 604). DN 20-50, PN 40-250.

Клапаны GESTRA типа MPA оснащены диафрагменным приво­дом, который управляется сжатым воздухом или водой под давлением, и быстродействующим закрывающим механизмом. Сигнал на открытие клапа­на подается с блока управления автоматической  периодической продувкой TA или с контроллера непрерывной продувки GESTRA LRR 1-40 SPECTORcontrol с подключением к CAN-bus шине. Ручные клапаны типа PA оснащены быстродействующим закрывающим механизмом.

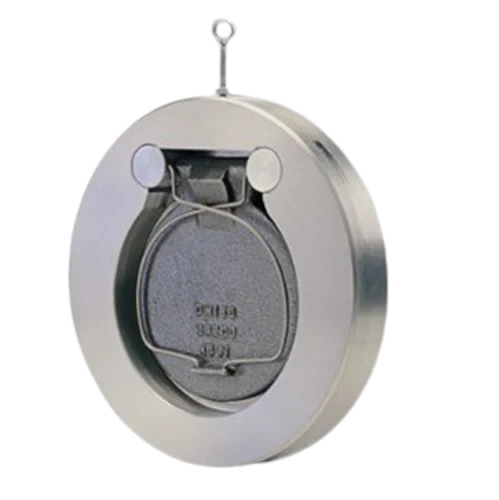

Обратный клапан CB14 CB24S CB26 CB26A GESTRA

Оборудование предотвращает обратный поток  жидкой или газообразной среды в трубопроводах.

Лепестковый обратный клапан GESTRA CB26 - это сравнительно недорогое решение для применения в жидкостях, парах и газах. Мягкие уплотнения на заказ. Данный тип характеризуется сверхмалой строительной длиной. PN40, DN50-300 согласно EN 558-1, серия 96.

Цельный диск (лепесток) открывается и  закрывается в трубопроводе в зависимости от направления движения среды. Оборудование типа GESTRA CB 14 открывается или закрывается под действием давления среды.

В стандартном исполнении оборудование следующих типов закрывается за счет закрывающих пружин: CB24S CB26 CB26A.

Оборудование можно устанавливать на горизонтальных и вертикальных трубопроводах.

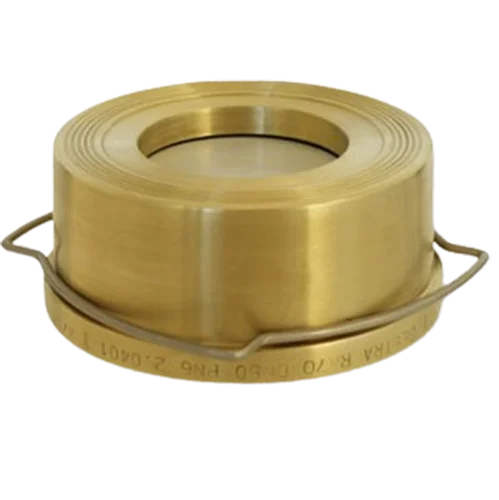

Обратные клапаны RK RK41 RK44 RK44S RK76 RK86 PN 6 – PN 16 GESTRA

Обратный клапан GESTRA RK 41 из специальной латуни (DN 15-100) или серый чугун (DN 125-200).
Уплотнение металл-металл.
Рабочая среда: жидкости, пары и газы.
Применяется также в системах отопления и ГВС.
Мягкие уплотнения на заказ. PN 6-16, DN 15-200, малая строительная длина согласно EN 558-1, серия 49.

Для жидкостей, газов, паров. Используется в качестве обратного клапана, предотвращающего  естественную циркуляцию, прерывателя вакуума, дыхательного клапана, донного клапана, предохранительного клапана, перепускного клапана или простого обратного клапана. GESTRA RK41 особенно подходит для систем отопления, GESTRA RK 44 и RK44S – для морской и питьевой воды, GESTRA RK76 – для промышленных систем.

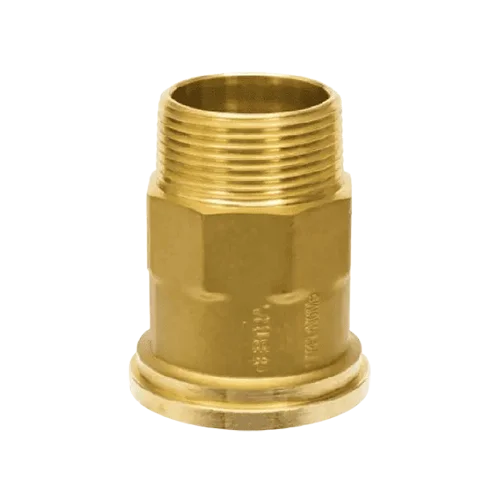

Обратные клапаны GESTRA для предотвращения естественной циркуляции SBO SBO11 SBO21 SB031

Используется для предотвращения естественной регуляции теплоносителя в системах отопления и ГВС. В зависимости от типа они устанавливаются либо непосредственно на циркулярный насос с помощью соединительной гайки, либо после насоса с помощью резьбового соединения. Воздухоотводчики, тип GESTRA SBO поставляются с условными диаметрами от DN 3/4 до DN 1 1/4.

Обратные клапаны GESTRA самотечной циркуляции SBO предназначены для установки циркуляционных насосов ниже или выше по потоку в системах отопления и горячего водоснабжения для предотвращения самотечной циркуляции. Это гарантирует правильную, надежную и максимально эффективную работу системы отопления, снижая затраты.

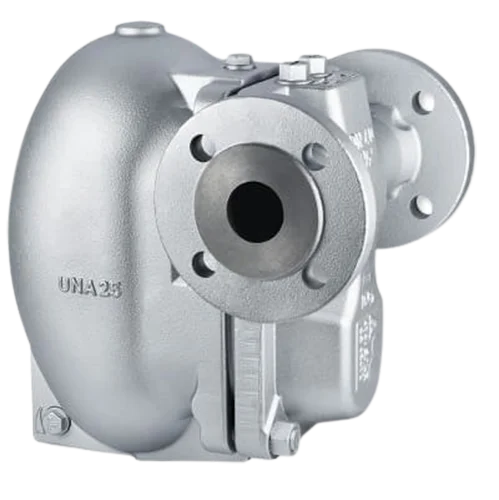

Конденсатоотводчик GESTRA UNA 25-PK/UNA 25-PS

Конденсатоотводчик GESTRA UNA 25-PK/UNA 25-PS с насосом/устройством подъема конденсата, рассчитанный на условное давление до PN 40. Насосная функция использует рабочий пар под давлением до 6 или 13 бар для беспрепятственного удаления конденсата при любых режимах работы, минимальном давлении и вакууме.

Перекачивающие конденсатоотводчики GESTRA UNA 25-PK/UNA 25-PS работают в двух режимах: при достаточном перепаде давления — как обычный поплавковый конденсатоотводчик, при недостаточном перепаде давления — как механический конденсатный насос.

Особенности:

Встроенные обратные клапаны на входе и выходе.
Вращающийся шаровой клапан (GESTRA UNA 25-PK) обеспечивает герметичное перекрытие потока даже при небольших расходах конденсата.
Компактный сменный регулятор для управления подачей «острого пара» и отводом неконденсируемых газов/выпара.

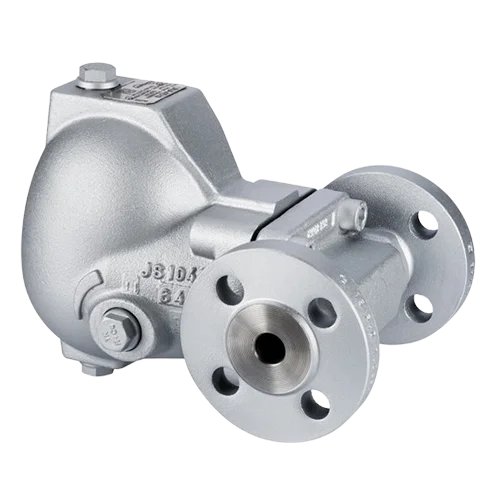

Поплавковые конденсатоотводчики GESTRA UNA UNA 1 UNA 4 UNA 14 UNA 16 UNA 16A UNA 14P

Поплавковые конденсатоотводчики GESTRA с шаровым поплавком. Условное давление до PN 160/Класс 900. Идеально подходят для немедленного отвода конденсата без подтоплений, а также для работы при резких колебаниях давления и расхода.

GESTRA UNA 14, UNA 16, UNA 16A, UNA 14P – поплавковые конденсатоотводчики с вращающимся шаровым клапаном.
Конденсатоотводчики GESTRA UNA UNA 1 UNA 4 UNA 14 UNA 16 UNA 16A UNA 14P работают при любом противодавлении, что обеспечивает универсальность их применения.

Конструкция включает корпус с крышкой, закрепленной болтами, и управляющую гарнитуру. Гарнитура легко доступна после снятия крышки и может быть полностью заменена без демонтажа корпуса конденсатоотводчика с трубопровода.

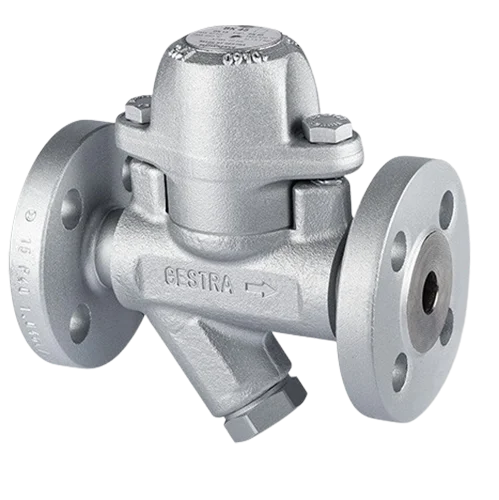

Конденсатоотводчик GESTRA MK 45-1/MK 45-2/MK 45A-1/MK 45A-2

Термостатические конденсатоотводчики с мембранным регулятором. Условное давление до PN 40/класс 300. Этот тип конденсатоотводчиков характеризуется высокой чувствительностью и точностью срабатывания при отводе конденсата. Данный тип конденсатоотводчиков подходит для отвода как малых, так и больших расходов конденсата.

Термостатический конденсатоотводчик с коррозионно-стойкой термостатической капсулой. С Y-сетчатым фильтром и встроенным обратным клапаном.

Конденсатоотводчики со стандартной капсулой "N" отводят конденсат с переохлаждением около 10 К ниже температуры насыщения. Конденсатоотводчики со стандартной капсулой "U" отводят конденсат с переохлаждением около 30 К, а конденсатоотводчики с капсулой "H" — с переохлаждением около 5 К.

GESTRA MK 45-1, MK 45A-1 с тандемным седлом (двойное уплотнение)
Для небольших расходов конденсата. Со стандартной капсулой 5N1 или со специальной капсулой 5U1 или 5H1.
GESTRA MK 45-2, MK 45A-2 с одинарным седлом
Для больших расходов конденсата. Со стандартной капсулой 5N2 или со специальной капсулой 5U2 или 5H2.

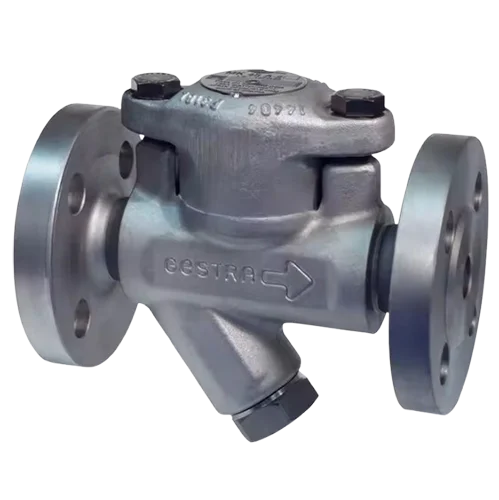

Конденсатоотводчики Тип BK45, BK45U, BK46

Термостатические конденсатоотводчики с биметаллическим регулятором DUO из нержавеющей стали. Условное давление до PN 630/класс 2500. Конденсатоотводчики BK идеально подходят для использования в самых суровых условиях. Биметаллический регулятор данного конденсатоотводчика устойчив к гидроударам и не подвержен замерзанию.

По мере повышения температуры конденсата биметаллические пластины выгибаются, втягивая плунжер в направлении закрытия. Конденсатоотводчик полностью закрывается при температуре конденсата чуть ниже температуры насыщения. Термодинамические процессы, протекающие в небольшой камере вокруг ступенчатого плунжера, обеспечивают движение плунжера в сторону закрытия.
Данный конденсатоотводчик обеспечивает автоматический отвод воздуха при запусках и во время работы.

BK45, BK45U и BK46 могут также использоваться в качестве автоматических воздухоотводчиков (по температуре)  для паровых систем.

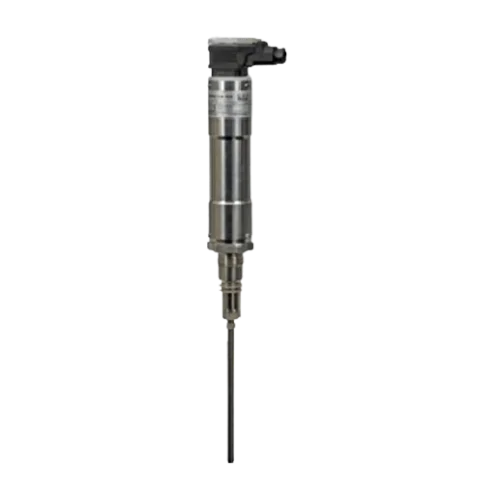

Электрод уровня NRG 16-50S GESTRA (389853) / GESTRA WATER LEVEL LIMITER WITH SMART FEATURE MARINE APPLICATION

Электрод уровня GESTRA NRG 16-50 S в сочетании с реле уровня GESTRA NRS 1-50 используется в качестве ограничителя уровня воды для паровых котельных и водогрейных установок на морских судах, плавучих буровых платформах и судах внутреннего плавания.
Ограничители уровня воды в случае занижения заданного минимального уровня воды (NW) выключают обогреватель.

- Код модели 3131742
- Задержка отключения 15сек
- Рабочее давление PN 40, 32 бар при 238 °C
- Длина 500 мм, 1000 мм, 1500 мм, 2000 мм
- Степень защиты IP65
- Рабочая температура макс. +70С
