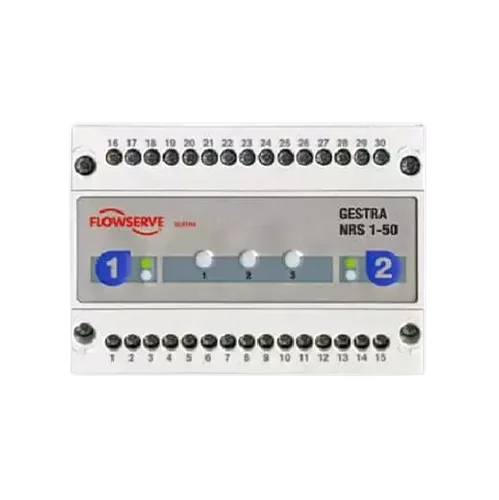

Реле уровня NRS 1-50 используется в сочетании с электродами контроля уровня NRG 1...-.. в
качестве ограничителя уровня воды для парокотельных и водогрейных установок.
Ограничители уровня воды в случае занижения заданного минимального уровня воды (NW)
выключают обогреватель.

Напряжение питания
24 В пост. тока +/–20 %, 0,3 A;
100 – 240 В перем.тока +10/–15 %, 47 – 63 Гц, 0,2 A (опция)

Предохранитель внешний M 0,5 A

Потребляемая мощность 7 ВА

Чувствительность срабатывания (электропроводность воды при 25 °C)
> 0,5 ... < 1000 мкСм/см или
> 10 ... < 10000 мкСм/см

Подключение электрода контроля уровня
2 входа для электрода контроля уровня NRG 1...-50, NRG 1...-11, NRG 16-36, 4 полюса с экраном,
чувствительность 0,5 мкСм/см или 10 мкСм (при 25 °C).

Резервный вход
2 беспотенциальных входа, 24 В пост. тока, для контроля времени промывки и шунтирования.
Максимальное время шунтирования 5 минут.

Защитная электрическая цепь
2 беспотенциальных замыкающих контакта, 6 A 250 В перем. тока / 30 В пост. тока cos ϕ = 1.
Задержка отключения 3 секунды, 15 секунд при эксплуатации на морских судах.
Индуктивные потребители должны быть защищены от помех согласно указаниям изготовителя
(комбинация RC).

Сигнальный выход
2 беспотенциальных выхода для немедленной внешней сигнализации, 24 В пост. тока, макс.
100 мA (полупроводниковый выход).

Элементы индикации и управления

- 2 кнопки для тестирования и диагностики,
- 2 светодиода красный/зеленый для сигнализации режима работы и сигналов тревоги.
- 3 светодиода красного цвета для диагностики,
- 2-полюсных кодовых переключателя для настройки количества электродов.

Корпус

Материал корпуса: нижняя часть из поликарбоната, черного цвета; передняя панель из
поликарбоната, серого цвета

Поперечное сечение подключения: одножильный провод сечением 1 x 4,0 мм2 или
многожильный провод сечением 1 х 2.5 мм2 с втулочным наконечником DIN 46228 или
многожильный провод сечением 2 х 1.4 мм2 с втулочным наконечником DIN 46228

Клеммные панели снимаются по отдельности

Крепление корпуса: защелка для крепления на монтажной рейке TH 35, EN 60715

Электробезопасность

Степень загрязненности 2, категория перенапряжения III согласно EN 61010-01

Степень защиты

Корпус: IP 40 согласно EN 60529

Клеммная панель: IP 20 согласно EN 60529

Масса
примерно 0,5 кг

Трансмиттеры электропроводности LRGT 16-1, LRGT 16-3 и LRGT 17-1 предназначены только для
измерения электропроводности в жидкостях.

В качестве ограничителя электропроводности или для систем непрерывной продувки в паровых котлах трансмиттеры электропроводности LRGT 16-1 / LRGT 16-2 / 17-1 могут использоваться в комбинации со следующими приборами:
- регулятор электропроводности LRR 1-51
- регулятор электропроводности LRR 1-53
- промышленный контроллер KS 90-1

Для обеспечения бесперебойной работы качество воды должно соответствовать требованиям
стандартов TRD и EN. Использовать устройство разрешается только в диапазоне допустимых давлений и температур.

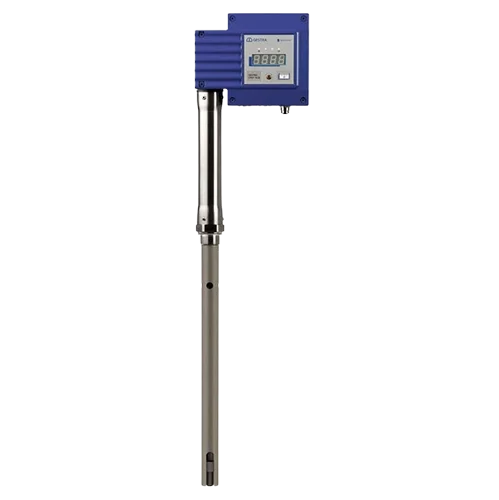

Уровневый трансмиттер
NRGT 26-2
NRGT 26-2s

Уровневые трансмиттеры NRGT 26-2 и NRGT 26-2s могут использоваться для непрерывного измерения уровня воды в парокотельных и бойлерных установках, а также в баках для конденсата и
питательной воды. Они линейным образом преобразуют расположенный между точками калибровки 0 % и 100 % измерительный диапазон в выходной ток 4-20 мА.

Уровень безопасности: SIL 2
Архитектура: 1oo1
Тип устройства: Тип B
Отказоустойчивость аппаратуры: HFT = 0
Общая интенсивность опасных невыявленных отказов (λDU): < 40 × 10⁻⁹ 1/ч
Общая интенсивность опасных выявленных отказов (λDD): < 3000 × 10⁻⁹ 1/ч
Доля безопасных отказов (SFF): > 99,0 %
Интервал контроля (T1): 1 год
Вероятность опасного отказа при запросе (PFD): < 200 × 10⁻⁶
Степень охвата диагностики:

Доля опасных неполадок, обнаруживаемых при тестировании (DC): > 98,0 %
Среднее время до опасного отказа (MTTFD): > 30 лет
Интервал диагностики (T2): 1 час
Уровень эффективности (согласно ISO 13849): PL = d
Вероятность опасного отказа за час (PFH): < 40 × 10⁻⁹ 1/ч
Температура окружающей среды: Tu = 60 °C
Среднее время ремонта (MTTR): 0 (без ремонта)
Коэффициент отказов с общей причиной для скрытых опасных неполадок (β): 2 %
Коэффициент отказов с общей причиной для явных опасных неполадок (βd): 1 %

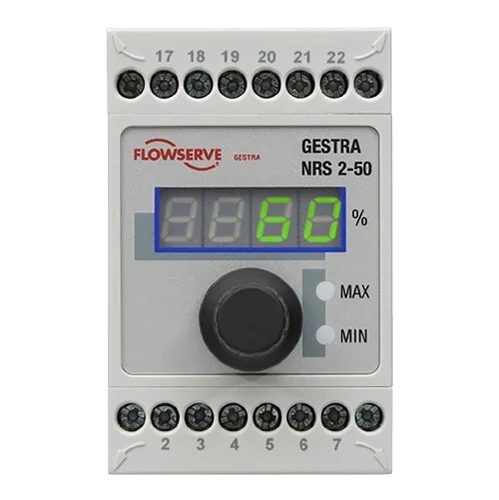

Переключатель уровня NRS 2-50 в сочетании с электродами уровня NRG 2.-.. и передатчиками уровня NRGT 26-. используется в качестве ограничительного переключателя и контроллера уровня воды, например, в паровых котлах, (под давлением) установках с горячей водой, а также в конденсаторах и баках для подачи воды. Переключатель уровня обнаруживает и сигнализирует, когда достигнут заранее установленный минимальный или максимальный уровень воды и, в дополнение, включает и выключает насос подачи воды.

Переключатель уровня предназначен для использования с электродами уровня NRG 21-.. и NRG 26-21, а также с передатчиками уровня NRGT 26-..

Технические характеристики
Напряжение питания:
24 В DC, + / –20 %

Предохранитель:
Внешний предохранитель 0.5 A (полудлительный)

Потребляемая мощность:
4 Вт

Подключение для электрода уровня / передатчика уровня (выбирается с помощью переключателя):

1 вход для электрода уровня NRG 21-.. и NRG 26-21, 3 полюса с экраном, или
1 аналоговый вход 4-20 мА, например, для передатчика уровня NRGT 26-, 2 полюса с экраном.

Напряжение питания для электрода уровня:
12 В DC

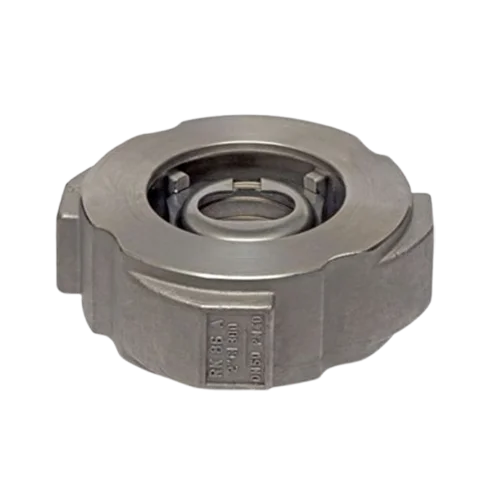

Обратные клапаны GESTRA, тип RK и RKE предотвращают обратный поток рабочих сред в трубопроводах.
Только обратные клапаны, тип RKE разрешается использовать в качестве концевой арматуры (например,
вакуумного клапана).
Эти устройства прошли требуемые испытания и имеют соответствующую маркировку, их
запрещается использовать в сочетании с функцией обеспечения безопасности (например, с предохранительным
клапаном).
Обратные клапаны GESTRA RKE поставляются только с металлическим плоским затвором.
Обратные клапаны – межфланцевая зажимная арматура, конструкция клапана с замыкающей пружиной для
произвольного монтажного положения.
Без пружины только для вертикальных трубопроводов с направлением
потока вверх.
Центровка непосредственно на корпусе.
Применим для жидкостей, газов и паров.
GESTRA RK86A DN20

Регулятор электропроводности GESTRA LRR 1-50, LRR 1-51 используется вместе с электродами для измерения
электропроводности LRG 1.-.. и трансмиттером электропроводности LRGT 1.-.. в качестве регулятора электропроводности
и предельного выключателя, в том числе в парокотловых и бойлерных установках, а также в баках для конденсата и питательной воды.

Регулятор электропроводности сигнализирует достижение максимальной электропроводности и открывает или закрывает клапан непрерывной продувки.

В соответствии с назначением регуляторы электропроводности могут быть объединены с трансмиттерами или электродами для измерения электропроводности в следующей комплектации:
регулятор электропроводности GESTRA LRR 1-50 с электродами для измерения электропроводности LRG 12-2, LRG 16-4,
LRG 16-9, LRG 17-1 и LRG 19-1;
регулятор электропроводности LRR 1-51 с трансмиттерами электропроводности LRGT 16-1, LRGT 16-2, LRGT 16-3, LRGT 16-4, LRGT 17-3 и LRGT 17-1.

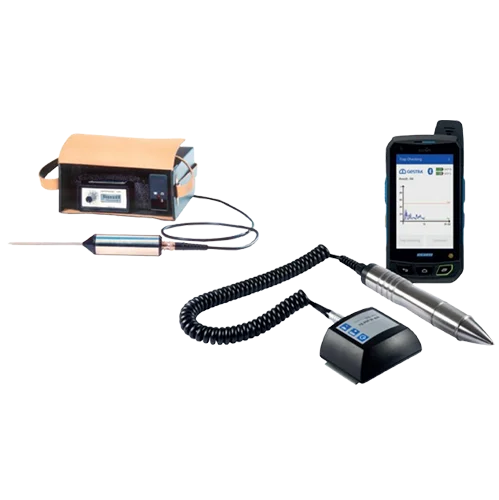

Проверка конденсатоотводчиков VKP10 VKP41plus VKP4plusEx

Надежное предотвращение утечки пара и затора конденсата самыми
современными техническими средствами.


Конденсатоотводчики подвержены износу. Он, в свою очередь, приводит к потерям пара или затору конденсата. В соответствии с опытом, доля потерь на дефектных конденсатоотводчиках доходит до 25 %. Ежегодные проверки и соответствующее техническое обслуживание позволяют снизить указанную долю потерь до 5 % и ниже.

Система контроля, регистрации и обработки результатов.
VKP 41plus Ex для контроля работы оборудования и расчета потерь пара и эмиссии CO₂.

- Высокая адаптивность благодаря высокой
мобильности контрольных приборов
- Простая и быстрая проверка всех моделей и
типов
- Безошибочные результаты проверки
- Простое в обращении запоминающее устройство
- VKP 41plus Ex с допуском для работы во взрывоопасных зона

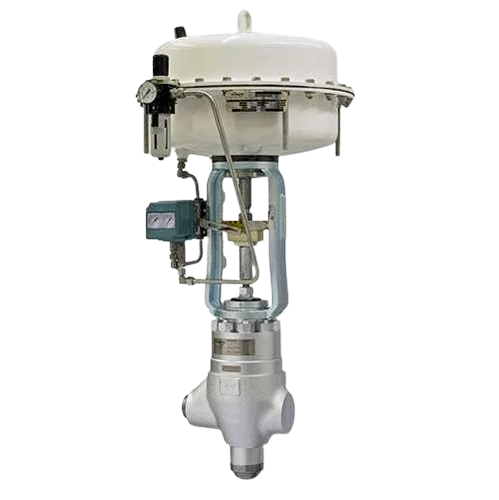

Регулирующий клапан с многоступенчатым сбросом давления при максимальном перепаде давления до 560 бар, для воды конденсата и пара. Высокая износостойкость, минимальный уровень шума, отвечает высшим требованиям герметичности (объем утечки A или класс VI). DN 25-300, до PN 630/CL 2500. Работает с механическим, электрическим и гидравлическим приводом или маховиком.

Применяются на промышленных предприятиях и электростанциях в качестве:

o клапан регулирования уровня
o прогревочный клапан
o регулирующий клапан впрыска охлаждающей воды
o регулирующий клапан питательной воды
o рециркуляционный/перепускной клапан
o пусковой дренажный клапан

Характеристики:

o Великолепная герметичность и характеристика регулирования
o Высокая износостойкость
o Низкий уровень шума
o Простота сборки/разборки и обследования внутренних частей
o Различные пропускные характеристики (линейная ↔равнопроцентная)
o Тандемное (последовательное) запирание потока для ZK 313 и ZK 213
o Различные типы приводов

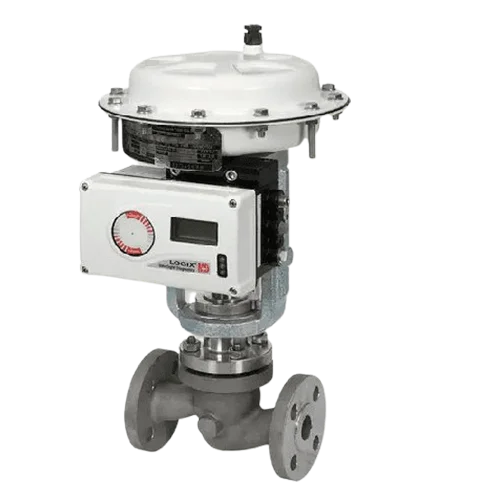

Регулирующие клапаны GESTRA предназначены для автоматического регулирования уровня, температуры, давления и расхода жидкостей, паров и газов в системах теплоснабжения и в различных технологических процессах. Диаметры клапанов варьируются от DN 15 до DN 100, а номинальное давление — PN 16/40. Приводы могут быть пневматическими или электрическими, в зависимости от требований системы.

Клапан GESTRA модели V701 используется для регулирования давления водяного пара, жидкостей и газов при температурах до 250 °С.
Этот клапан отличается ультракомпактной конструкцией с пневмоприводом, что делает его удобным для установки и эксплуатации в ограниченных пространствах. Корпус клапана выполнен из высококачественных материалов, таких как литая сталь (1.0619) или нержавеющая сталь (1.4581), что обеспечивает его долговечность и стойкость к коррозии.

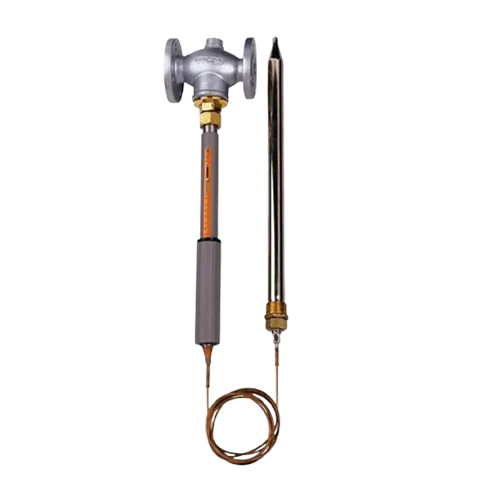

Механические терморегуляторы Clorius представляют собой устройства, которые выполняют функции закрывающих и открывающих клапанов, управляемых внешним термостатом.

Они обеспечивают автоматический контроль температуры в процессах нагрева и охлаждения, что делает их идеальными для использования на промышленных предприятиях, в системах кондиционирования воздуха и в морской технике.

Основным элементом терморегулятора является термостат, который надежно прикреплен к капиллярной трубке датчика. Датчики могут быть стержневого, спирального или воздушного типа, выполнены из меди или высоколегированной нержавеющей стали.

Капиллярная трубка, используемая для соединения термостата с датчиком, также может быть изготовлена из меди или высоколегированной нержавеющей стали и имеет различную длину в зависимости от требований конкретного процесса или оборудования.

Эти терморегуляторы используются для эффективного управления температурными параметрами в системах, требующих точного и стабильного контроля, что особенно важно для поддержания оптимальных условий работы оборудования, предотвращения перегрева или переохлаждения.

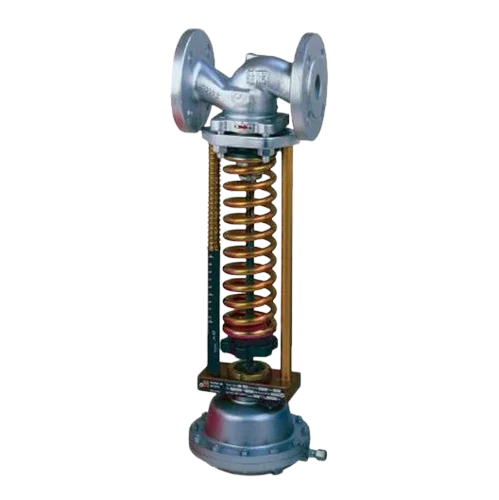

Редукционный клапан прямого действия с широким диапазоном настройки для паров, жидкостей и газов.

Редукционный клапан 5801 является пропорциональным односедельным регулятором прямого действия с сильфонным уплотнением. Клапан поддерживает постоянное давление после себя. Применяется для регулирования давления водяного пара, нейтральных жидкостей, невоспламеняющихся паров и газов. Если температура рабочей среды выше 100 °С, то для защиты мембраны необходимо использовать охладитель импульса. В зависимости от материала корпуса существует три исполнения клапана SelfAct 5801: 0.7043 (чугун), 1.0619 (сталь) и 1.4581(нерж. сталь). Диапазон регулирования − 1 : 10

Пропорциональные регуляторы температуры воды в обратном трубопроводе работают без использования вспомогательной энергии, PN 40/25, DN 15/20/25/40, по выбору с внешним регулирующим устройством.

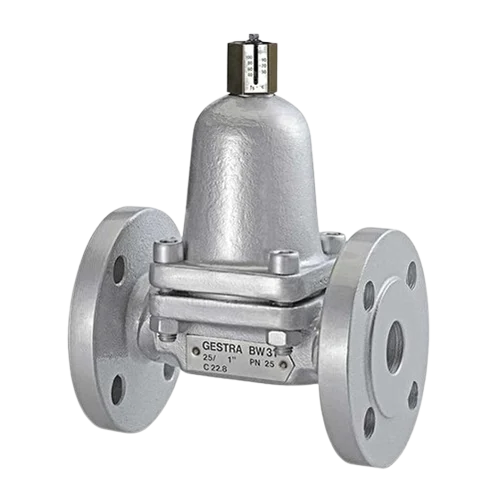

GESTRA BW 31 для горячей воды
GESTRA BW 31A для горячего масла

Пропорциональный регулятор прямого действия для поддержания постоянной
температуры теплоносителя в обратных трубопроводах.

Применяются для регулирования больших систем отопления и систем спутникового обогрева; или для поддержания постоянной температуры теплоносителя на выходе из теплообменных аппаратов (моечные ванны, гальванические и химические ванны).

Данные клапаны обеспечивают равномерное распределение теплоносителя по всей системе и автоматически балансируют большие системы.

Проходной корпус с разгруженным затвором. Температура закрытия клапана устанавливается на заводе-изготовителе.

Клапаны с внешней настроечной головкой по запросу.
